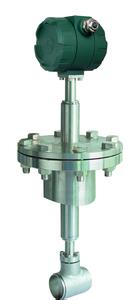

插入式渦街流量計將渦街測量頭插入管道特定位置，通過測量該位置的局部流量，根據管道截面流速分布關系，計算出管道內平均流速值。它由轉換器、插入桿組件、球閥( 根據需求配 )、安裝短管(ф100)、渦街測量頭等組成。LUGB型插入式渦街流量計是按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡曼旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4~20mADC電流信號。插入式渦街流量計主要用于各種工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量，主要特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。儀表無可動機械零件，因此可靠性高,維護量小，儀表參數能長期穩定。插入式渦街流量計采用壓電應力式傳感器，可靠性高，可在-20℃~+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的流量?jī)x表。

LUG智能渦街流量計是基于卡門渦街原理研制成功的新型流量計。渦街流量計適用于測量過熱蒸汽、飽和蒸汽、壓縮空氣、一般氣體、水和低腐蝕性液體的質量流量、體積流量。主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jī)x表。產品廣泛用于石油、化工、冶金、機械、食品、造紙，以及城市管道供熱、供水、煤氣等行業的各種低黏度液體、氣體、蒸汽等單相流體的工藝計量和節能管理。

◆渦街流量計測量原理：
在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，如右圖所示，旋渦列在旋渦發生體下游非對稱地排列。
假設旋渦的發生頻率為f，被測介質平均流速為，旋渦發生體迎流面寬度為d，表體通徑為D，即可得到以下關系式：
（1）f=SrU1/d=SrU/md
式中U1--旋渦發生體兩側平均流速，m/s；
　　　　 Sr--斯特勞哈爾數；
　　　　 m--旋渦發生體兩側弓形面積與管道橫截面面積之比
管道內體積流量qv為
(2)qv=πD2U/4=πD2mdf/4Sr
(3)K=f/qv=[πD2md/4Sr]-1
式中 K--流量計的儀表系數，脈沖數/m3（P/m3）。
K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，圖2所示為圓柱狀旋渦發生體的斯特勞哈爾數與管道雷諾數的關系圖。由圖可見，在ReD=2×104～7×106范圍內，Sr可視為常數，這是儀表正常工作范圍。當測量氣體流量時，VSF的流量計算式為：
式中 qVn，qV--分別為標準狀態下（0oC或20oC，101.325kPa）和工況下的體積流量，m3/h；
Pn，P--分別為標準狀態下和工況下的絕對壓力，Pa；
Tn，T--分別為標準狀態下和工況下的熱力學溫度，K；
Zn，Z--分別為標準狀態下和工況下氣體壓縮系數。
由上式可見，VSF輸出的脈沖頻率信號不受流體物性和組分變化的影響，即儀表系數在一定雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。
渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。
在實際應用中，往往最大流量遠低于儀表的上限值，隨著負荷的變化，最小流量又往往會低于儀表的下限值，儀表并非工作在它的最佳工作段，為了解決這一問題，通常采用在測量處縮徑提高測量處的流速，并選用較小口徑的儀表以利于儀表的測量，但是這種變徑方式必須在變徑管與儀表間有長度為15D以上的直管段進行整流，使加工、安裝都不方便。我公司研制的縱斷面形狀為圓弧的LGZ變徑整流器，具有整流、提高流速及改變流速分布多重作用，其結構尺寸小，僅為工藝管內徑的1/3，與渦街流量計作成一體，不僅不需要另外附加一段直管段，還可以降低對工藝管直管段的要求，安裝非常方便。
為了使用方便，電池供電的本地顯示型渦街流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。

◆產品特點：
1、壓力損失小，運行費用低，更具節能意義。
2、結構簡單，無可動部件，無磨損，無需機械維修。
3、測量量程比寬，可達10：1（特殊可以擴展）。
4、采用低功耗CPU中央處理器及液晶顯示器，采用微功耗設計，耗能低微，分電池供電就地型（電池可用2年）與電池供電遠傳型，也有外供電遠傳型，性能穩定可靠。
4、電路高度集成，技術先進，電路無漂移、無自激，就地顯示溫度、壓力、瞬時流量、累積流量、密度、頻率等參數?？梢员粶y(cè)介質進行穩壓補償。
5、采用隱藏按鍵設計，密碼菜單管理，有效防止無關人員對儀表改動，儀表參數現場設定簡單。
6、儀表設計數字脈沖輸出，也有兩線制4~20mA電流輸出。帶Hart協議。帶RS485通訊接口。
7、特定的數據實時存貯功能，無論什么情況都能保證內部數據永不丟失。
8、采用壓電晶體檢測元件，可靠性高，可在-20~280℃范圍內工作
◆技術參數

采用標準		Q/YHC0401-2001 JB/T6807-93
測量介質		氣體、液體、蒸汽
口徑規格	法蘭卡裝式	15，25，30，40，50，65，80，100
	法蘭連接式	125，150，200
	插入式口徑規格	200～2000
流量范圍	正常測量流速范圍	液體：0.5～7m/s,氣體：5～50m/s
	正常測量流量范圍	液體、氣體流量測量范圍見表1；蒸汽流量范圍見表2；插入式流量范圍見表3
量    程		參考表1、表2、表3
精    度		法蘭卡裝式、法蘭式為1級、1.5
		插入式為2.5級
環境溫度		-25℃～+55℃
介質溫度		常溫：-20℃～+100℃，高溫：-20℃～+150℃或-20℃～+250℃
電    源		DC 24V±10%；DC 12V±10%；3.6V 7.5Ah
工作壓力		DN 25～50： 2.5MPa、4.0MPa
		DN 80～200： 1.6MPa、2.5MPa
		插入式： 1.6MPa
防護等級		IP65
防爆等級		本安型 iaIIcT1－T5
輸出信號	電壓脈沖	高電平8～10V，低電平0.7～1.3V (防暴型：高電平4～5)
		脈沖占空比約50%，傳輸距離為100米
	標準電流	4 ～ 20mA，負載電阻小于600Ω(電源24V)，傳輸距離為3000米
信號線接口		內螺紋 M20×1.5
材    質		表體： 1Cr18Ni9Ti,轉換器外殼：鋁合金


表1、液體與氣體(單位：m³/h):

口徑	液體測量范圍（m3/h）	輸出頻率（Hz）	氣體測量范圍（m3/h）	輸出頻率（Hz）
DN25	1～12	-	10～100	-
DN32	1.5～23	-	15～150	-
DN40	2.4～32	-	23～230	-
DN50	4～50	-	35～350	-
DN80	10～130	-	90～900	-
DN100	20～200	-	140～1400	-
DN150	31～310	-	300～3000	-
DN200	45～450	-	550～5500	-
DN250	80～800	-	880～8800	-
DN300	150～150	-	1300～13000	-
（DN300）	100～1500	5.5～87	1560～15600	85～880
（DN400）	180～3000	5.6～87	2750～27500	85～880
（DN500）	300～4500	5.6～88	4300～43000	85～880
（DN600）	450～6500	5.7～89	6100～61000	85～880
（DN800）	750～10000	5.6～88	11000～110000	85～880
（DN1000）	1200～17000	5.8～88	17000～170000	85～880
注：（DN300）～（DN1000）為插入式渦街流量計



飽和水蒸汽質量流量范圍

絕壓P/MPa 溫度T/℃ 密度ρ/（kg/m3）	0.2 120.23 1.129	0.3 133.54 1.651	0.4 143.62 2.163	0.5 151.84 2.669	0.6 158.94 3.170	0.7 164.96 3.667	0.8 170.41 4.162
DN25  Qmin Qmax 可擴展最大上限	14 140 140	17 170 204	19 190 267	22 220 330	23 230 391	25 250 453	27 270 541
DN32  Qmin Qmax 可擴展最大上限	31 310 357	38 380 522	44 440 684	48 480 844	53 530 1003	57 570 1160	60 600 1317
DN50  Qmin Qmax 可擴展最大上限	52 520 558	63 630 816	73 730 1069	81 810 1320	88 880 1568	95 950 1813	101 1010 2058
DN65  Qmin Qmax 可擴展最大上限	67.8 678 900	99 990 1326	131 1310 1741	160 1600 2134	180 1800 2535	200 2000 2733	215 2150 3330
DN80  Qmin Qmax 可擴展最大上限	122 1220 1429	148 1480 2090	170 1700 2738	188 1880 3379	205 2050 4013	221 2210 4642	235 2350 5269
DN100  Qmin Qmax 可擴展最大上限	175 1750 2233	212 2120 3266	242 2420 4278	269 2690 5279	293 2930 5279	315 3150 7254	336 3360 8233
DN150  Qmin Qmax 可擴展最大上限	350 3500 5025	423 4230 7348	484 4840 9627	538 5380 11879	586 5860 14019	631 6310 16321	672 6720 15824
DN200  Qmin Qmax 可擴展最大上限	700 7000 8933	846 8460 13064	969 9690 17115	1076 10760 21119	1173 11730 25083	1261 12610 29016	1344 13440 32993
絕壓p/MPa 濕度T/℃ 密度p/（kg/m3）	0.9 175.36 4.655	1.0 179.88 5.147	1.2 187.96 6.127	1.4 195.04 7.106	1.6 201.37 8.085	1.8 207.11 9.065	2.0 212.37 10.05
DN25  Qmin Qmax 可擴展最大上限	28 280 575	30 300 636	33 330 757	35 350 878	37 370 999	40 400 1120	42 420 1242
DN32  Qmin Qmax 可擴展最大上限	64 640 1473	67 670 1629	73 730 1939	79 790 2249	84 840 2559	89 890 2869	94 940 3180
DN50  Qmin Qmax 可擴展最大上限	107 1070 2302	112 1120 2545	122 1220 3030	132 1320 3514	140 1400 3998	149 1490 4483	157 1570 4970
DN65  Qmin Qmax 可擴展最大上限	220 2200 3724	225 2250 4117	235 2350 4902	245 2450 5685	255 2550 6470	265 2650 7252	275 2750 8038
DN80  Qmin Qmax 可擴展最大上限	249 2490 5893	261 2610 6515	285 2850 7757	307 3070 8996	328 3280 10235	347 3470 11476	365 3650 12723
DN100  Qmin Qmax 可擴展最大上限	355 3550 9208	374 3740 10181	408 4080 12120	439 4390 14057	468 4680 15993	496 4960 17932	522 5220 19880
DN150  Qmin Qmax 可擴展最大上限	711 7110 20719	747 7470 22909	815 8150 27270	878 8780 31628	936 9360 35985	992 9920 40347	1044 10440 44732
DN200  Qmin Qmax 可擴展最大上限	1421 14210 36834	1494 14940 40727	1630 16300 48481	1756 17560 56228	1873 18730 63794	1983 19830 71729	2088 20880 79523



流量計規格表：

法蘭卡裝式及法蘭連接式渦街變送器（1.6MPa）尺寸見表

卡裝式	公稱通徑 mm	壓力等級 MPa	L mm	G	D mm	d 1 mm	N－d2	d mm	b mm	重量 Kg
				常溫 高溫
	25	2.5～4.0	80	342   500	76	-	-	25	-	7
	32	2.5～4.0	80	342   505	76	-	-	32	-	10
	50	2.5～4.0	80	337   515	86	-	-	50	-	12.5
	65	－	80	345   530	102	-	-	65	-	28
	80	1.6～2.5	100	350   540	112	-	-	80	-	25
	100	1.6～2.5	110	330   550	132	-	-	100	-	35
	150	1.6	140	355   575	203	-	-	150	-	40
	200	1.6	150	380   600	259	-	-	200	-	46
法蘭連接式	100	1.6	250	310   530	215	180	8－φ18	100	26	30
	150	1.6	300	335   555	280	240	8－φ23	150	28	34
	200	1.6	320	370   590	335	295	12－φ23	200	30	41

符合GB/T9119—2000的要求。
◆外形尺寸

1、法蘭卡裝式（圖3）

2、法蘭連接式（圖4）


3、直管段要求

4、球閥插入式渦街安裝定位尺寸


◆渦街流量計產品選型

LUGB	智能渦街流量計
公稱通徑	-XXX	50表示DN50			蒸汽流量請查看說明書，DN300以上推薦使用插入式渦街流量計
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
				代號		連接方式
				L1		法蘭卡裝式
				L2		法蘭連接式
				L3		插入式
						代號	功能2
						E1	1.0級
						E2	1.5級
						T1	常溫
						T2	高溫
						T3	蒸汽
						P1	1.6MPa
						P2	2.5MPa
						P3	4.0MPa
						D1	內部3.6V供電
						D2	DC24V供電
						B1	不銹鋼
						B2	碳鋼
