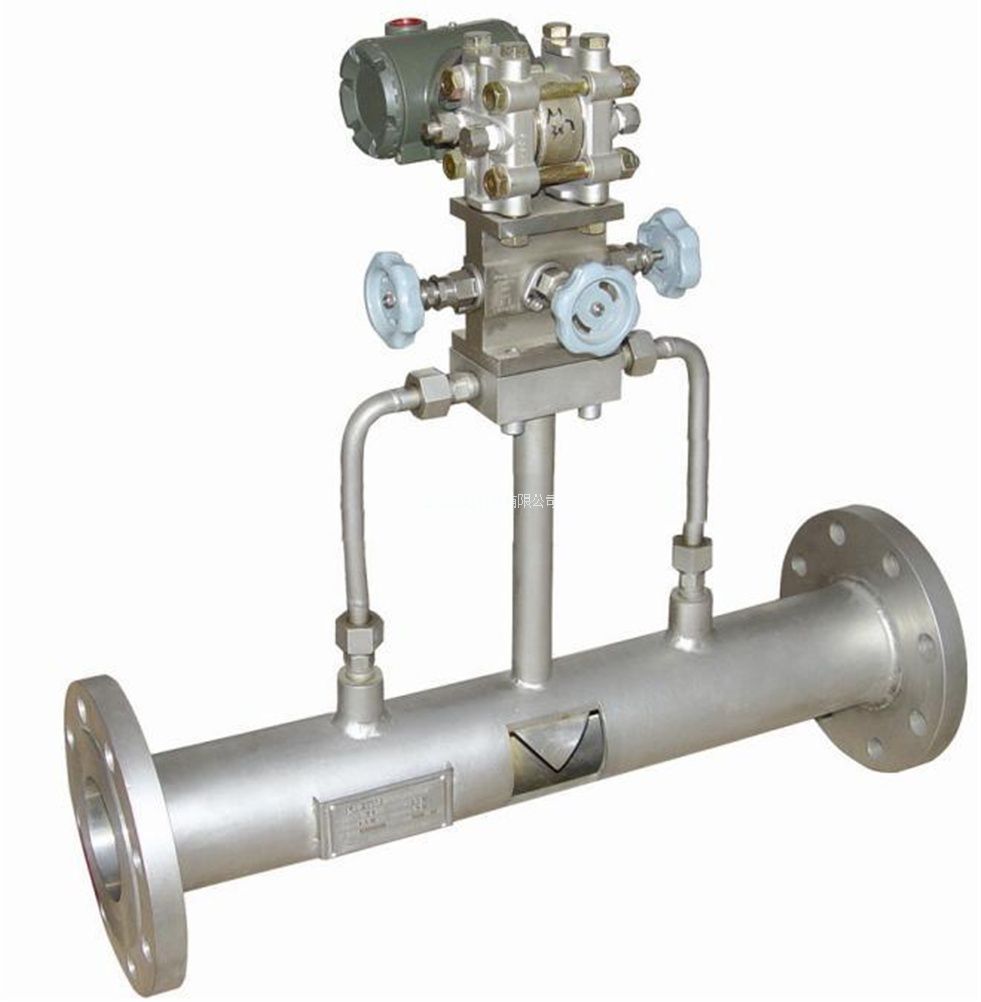

OWLGXT楔形(式)流量計是一塊V型節流件,它的圓滑頂角朝下,這樣有利于含懸浮顆粒的液體或粘稠液體順利通過,不會在節流件上游產生滯流、粘附、沉淀。楔形(式)流量計可用于粘滯性液體的流量測量,黏度可高達500mPa•S,如燃油、渣油、重油、亦可用于含懸浮顆粒的液固混合物,如漿狀流體、污水等的流量測量,還可用于氣體、蒸汽之類介質的流量測量。因此被廣泛地應用于石油、化工、天然氣、治金、鋼鐵、電力、水利、給排水、造紙、制藥、釀造、紡織印染等行業的計量與過程監測。
一 概述
楔形(式)流量計是一塊V型節流件,它的圓滑頂角朝下,這樣有利于含懸浮顆粒的液體或粘稠液體順利通過,不會在節流件上游產生滯流、粘附、沉淀。楔形(式)流量計可用于粘滯性液體的流量測量,黏度可高達500mPa•S,如燃油、渣油、重油、亦可用于含懸浮顆粒的液固混合物,如漿狀流體、污水等的流量測量,還可用于氣體、蒸汽之類介質的流量測量。因此被廣泛地應用于石油、化工、天然氣、治金、鋼鐵、電力、水利、給排水、造紙、制藥、釀造、紡織印染等行業的計量與過程監測。
楔形流量計系統是我公司最新開發的新一代差壓式流量儀表系統,它可以滿足大多數流體的測量要求,如清潔的液體、氣體、蒸汽等。它特別適合測量傳統流量儀表很難測量的流體,如紙漿、礦漿、油漿、燃料油、渣油、煤焦油等其他高粘度流體及懸浮液的、易結晶的、臟污的流體。因此,楔形流量計系統被廣泛用于石油、化工、電力、輕工等領域那些高粘度、低雷諾數個介質測量。
儀表特點
◆采用“V”型體節流件可消除滯留區,防止系統出現堵塞現象。
◆雷諾數的適用范圍廣,雷諾數為500時,仍保持差壓與流量的平方關系。
◆安裝使用及維護方便。
◆測量精度高,流量校準擴展不確定度:±0.5%~±0.2%(水校或油校)。
◆長期穩定性好,被用戶譽為零故障率儀表。
◆一次表分體式,更換楔形件(中間)可擴展量程。
◆款式多樣:
普通型:量程比在1:10范圍內,流量系數的非線性誤差為≤±1%。
高性能型:量程比在1:3范圍內流量校準擴展不確定度為±0.5%~±0.2%。
◆可根據現場壓力情況設定超壓報警值與低壓報警值,在使用中出現超壓或低壓情況時儀表自動聲光報警,有效的防止因超壓而引起的生產安全事故的發生。
型號 |
通徑 mm |
楔形比 h/D |
流量 范圍 M3/h |
長度 (mm) |
工作 壓力 (Mpa) |
介質 溫度 (℃) |
水校精度 (或油校) |
法蘭 標準 |
OWLGXT-G-15 |
15 |
0.2~0.5 |
0.28~2.7 |
600 |
0.2~14 |
-20~300 |
0.2% 0.5% |
0.2% |
GB9113-88 |
OWLGXT-G-25 |
25 |
0.8~7.5 |
600 |
OWLGXT-G-40 |
40 |
1.5~21 |
700 |
OWLGXT-G-50 |
50 |
3~33 |
700 |
OWLGXT-G-80 |
80 |
6~75 |
800 |
OWLGXT-G-100 |
100 |
0.3~0.5 |
17~100 |
800 |
OWLGXT-G-150 |
150 |
45~310 |
1000 |
OWLGXT-G-200 |
200 |
68~460 |
1000 |
OWLGXT-G-250 |
250 |
109~865 |
1200 |
OWLGXT-G-300 |
300 |
155~1225 |
1200 |
產品型號說明:
型號 |
說 明 |
OWLGX |
流量測量裝置 |
|
代號 |
按其結構特征的兩大基本分類 |
|
XT |
一體式楔形流量計 |
|
X |
楔形流量傳感 |
|
代號 |
變送器形式 |
|
0 |
不填為進口變送器 |
|
G |
國產變送器 |
|
代號 |
公稱壓力(105Pa) |
|
2.5 |
2.5 |
|
10 |
10 |
|
16 |
16 |
|
25 |
25 |
|
64 |
64 |
|
100 |
100 |
|
200 |
200 |
|
代號 |
口徑 |
|
15~1200 |
15~1200mm |
|
代號 |
材質 |
|
P |
不銹鋼 |
|
C |
碳鋼 |
|
代號 |
按其結構形式細分 |
|
F |
法蘭取壓 |
|
G |
1/2NPT內螺紋取壓 |
